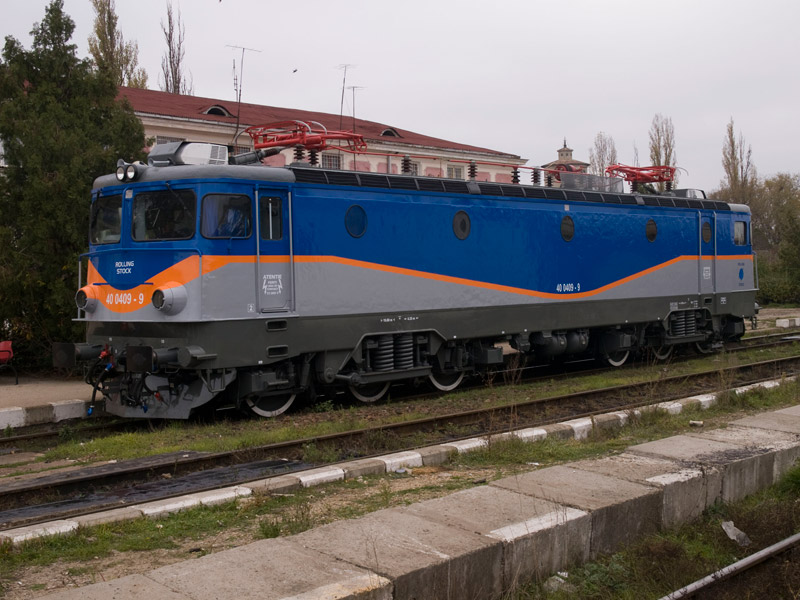

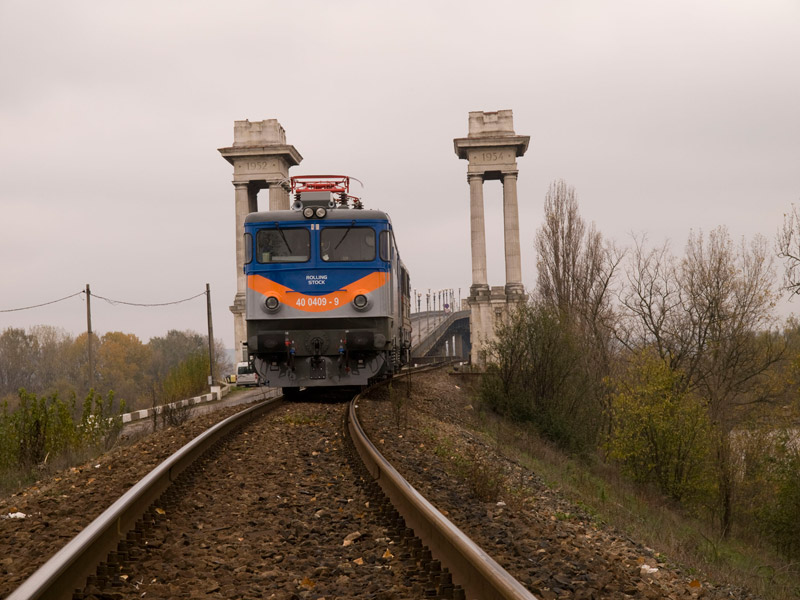

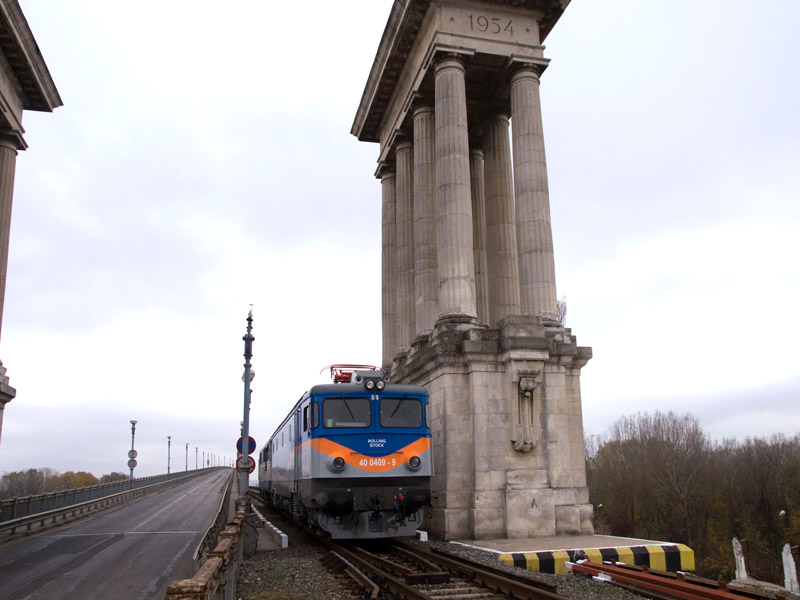

Locomotiva Electrica tip Co'-Co' de 5100 kW

Scurta descriere

Locomotiva Electrica tip Co'-Co' de 5100 kW a fost produsa de Electroputere Craiova sub licenta ASEA.

Specificatii

- felul curentului	alternativ monofazat
- tensiunea nominala, minima si maxima in linia de contact	25kV/19kV/27,5 kV
- fracventa nominala	50Hz
- formula osiilor	Co'-Co'
- ecartamentul	1435mm
- diametrul rotii in stare noua	1250mm
- sarcina pe osie: fara balast / cu balast	21 ± 2%t
- greutatea totala si aderenta:	126 ± 2%t
- viteza maxima	120km/h
- raport de transmitere al angrenajului	73:20(3,65:1)
- forta maxima de tractiune la obada, la demaraj	420kN
- forta de tractiune uniorara	287kN
- forta de tractiune de durata	267kN
- viteza uniorara la forta de tractiune uniorara	67.7km/h
- viteza nominala la forta de tractiune de durata	68.7km/h
- puterea uniorara	5400kW
- puterea de durata	5100kW
- curentul uniorar	1250A
- curentul de durata	1180A
- lungimea peste tampoane	19800mm

Principalele agregate

1. Transformator principal, tip TFVL 58O

Autotransformator reglabil cu o singura faza, tip TFD 500:
- putere uniorara	5790kVA
- tensiune de intrare	27500V
- curentul	226A
Transformatorul de tractiune:
- puterea uniorara	5790kVA
• tensiunea de intrare la:
- infasurarea principala	27500V
- infasurarea secundara	967V
• curentul in:
- infasurarea principala	226A
- infasurarea secundara	6000A
Infasurare auxiliara:
- puterea serviciilor auxiliare	160kVA
- puterea de incalzire a trenului	700kVA
- tensiunea de incalzire a trenului	1507V
Transformator de franare:
- puterea	110kVA
• tensiunea de intrare la:
- infasurarea principala	967V
- infasurarea secundara	111V
• curentul in:
- infasurarea principala	115A
- infasurarea secundara	1000A

2. Graduator, tip CKKJA8
Graduatorul regleaza tensiunea pe motorul de tractiune prin schimarea numarului de infasurari ale autotransformatorului conectand sau deconectand inca o infasurare.
Caracteristicile tehnice ale diagramei de conectare sunt urmatoarele:

- infasurarea secundara	1000 A
- valorile tensiunilor de treapta pe prizele transformatorului de reglaj	1250 V+10% / -25 %
- valoarea tensiunii infasurarilor suplimentare	625 V+10% / -25 %
- curentul de comutare pe trepte	400 A
- curentul limita termic	600 A
- capacitatea de suprasarcina	900 A duration 0,5 sec.
- domeniul timpilor de reglaj	0.3-0.5 sec.

3. Puntea redresoare

- numarul de diode	48 buc., montaj in punte
- numarul de diode in paralel pe o ramura	4 buc.
- diode in serie pe o ramura	3 buc.
- curentul corespunzator regimului uniorar al MT	1250A
- curent nominal pe redresor	1715A
- tensiune alternativa de alimentare de durata	967V
- tensiune alternativa maxima admisa	1068V
- tensiune redresata continua la curentul de 1250 A	770V
- debit aer de racire	1,8-2m³/sec

4. Motorul electric de tractiune, tip LJE 108, curent continuu excitatie in serie, 8 poli si infasurari de compensatie

- puterea uniorara:	900 kW la 770 V, 1250 A, 1085rpm
- puterea de durata:	850 kW at 770 V, 1180 A, 1100rpm
- curent maxim	2000A
- turatia maxima	1920rpm
- debit aer de racire	1.8m³/sec.
- greutate	2920 kg
